方形搖擺篩結構原理、篩分特點及技術參數
文章出處：原創
責任編輯：admin
人氣：2605
發表時間：2022-09-19 00:54
一、產品介紹
方型搖擺篩是一種篩體做水平圓周回旋運動的仿人工篩分設備。該設備可根據客戶需求做各種網層數目與組合的變化。因其工作狀態穩定運行中不產生上下振動，從而使該產品具有產量大、精度高、篩網壽命長、故障率低等技術特點。全封閉的結構，符合工作環境的環保要求；幾乎沒有對地面基礎的垂直沖擊載荷，使得該系列篩分機有更廣闊的市場應用環境。它廣泛用于化工、冶金、金屬粉末、礦物粉末、鋁粉、鐵粉、食品、鹽、糖、磨料、飼料、塑料等行業。尤其適用于重堿、食鹽、樹脂、復合肥、大小顆粒尿素、飼料、還原鐵粉、氧化鋯、陶粒、重晶石、機制砂、石英砂等。
二、工作原理
從搖擺篩的篩箱運動軌跡可以看出，方形搖擺篩又稱往復篩，其驅動裝置所產生的振動力是繞固定軸，方向呈規律變化的慣性力，其本質是有偏心輪繞定軸轉動所形成的往復慣性力。篩體與水平面有4.5°-5.5的傾斜角，使小于網孔的物料快速透過篩網到達下層篩面。物料經過連續的多層篩分，從多個出料口分級并通過的設計使相同目數的物料在出料口匯于一處，完成篩分。
三、結構組成
方形搖擺篩主要是由篩箱、篩網、變速器、電機、篩架、支撐架和減振裝置、自動清理系統等組件構成。
四、篩分特點
1、組合圓周、橢圓、直線三種運動方式，篩分效果好，適合多種物料篩分。
2、所有部件的使用周期長，不漏料；24小時連續運轉維修護要求極低。
3、硅樹脂、橡膠制密封墊安裝方便，防塵，密封效果，篩機振動小、噪音低。
4、篩分量大，的多層分級設計，一機分兩組，一臺抵多臺使用，產量翻倍。
5、柔性篩分，加速度比普通振動篩低4-5倍，使用壽命提高，從而減少維修成本。
6、防堵眼，篩網下方格中的彈跳球通過直接撞擊篩網來去除粘在篩網上的顆粒，使篩網表面時刻保持清潔，撞擊產生的振動有助于物料的分離和粘在一起的顆粒的分離。
五、應用行業
方形搖擺篩產品的應用范圍：化工行業，樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。食品行業，花生、干果、杏仁、瓜子、糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。金屬、冶金礦業，鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂、 機制砂、天然砂、珍珠巖、白云石、方解石 、石粉等。

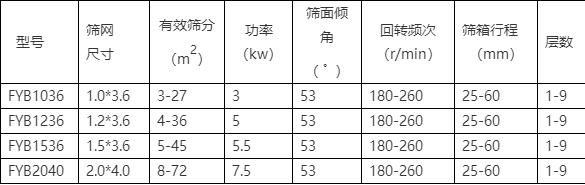

六、技術參數
七、分層組合
方型搖擺篩是一種篩體做水平圓周回旋運動的仿人工篩分設備。該設備可根據客戶需求做各種網層數目與組合的變化。因其工作狀態穩定運行中不產生上下振動，從而使該產品具有產量大、精度高、篩網壽命長、故障率低等技術特點。全封閉的結構，符合工作環境的環保要求；幾乎沒有對地面基礎的垂直沖擊載荷，使得該系列篩分機有更廣闊的市場應用環境。它廣泛用于化工、冶金、金屬粉末、礦物粉末、鋁粉、鐵粉、食品、鹽、糖、磨料、飼料、塑料等行業。尤其適用于重堿、食鹽、樹脂、復合肥、大小顆粒尿素、飼料、還原鐵粉、氧化鋯、陶粒、重晶石、機制砂、石英砂等。
二、工作原理
從搖擺篩的篩箱運動軌跡可以看出，方形搖擺篩又稱往復篩，其驅動裝置所產生的振動力是繞固定軸，方向呈規律變化的慣性力，其本質是有偏心輪繞定軸轉動所形成的往復慣性力。篩體與水平面有4.5°-5.5的傾斜角，使小于網孔的物料快速透過篩網到達下層篩面。物料經過連續的多層篩分，從多個出料口分級并通過的設計使相同目數的物料在出料口匯于一處，完成篩分。
三、結構組成
方形搖擺篩主要是由篩箱、篩網、變速器、電機、篩架、支撐架和減振裝置、自動清理系統等組件構成。
四、篩分特點
1、組合圓周、橢圓、直線三種運動方式，篩分效果好，適合多種物料篩分。
2、所有部件的使用周期長，不漏料；24小時連續運轉維修護要求極低。
3、硅樹脂、橡膠制密封墊安裝方便，防塵，密封效果，篩機振動小、噪音低。
4、篩分量大，的多層分級設計，一機分兩組，一臺抵多臺使用，產量翻倍。
5、柔性篩分，加速度比普通振動篩低4-5倍，使用壽命提高，從而減少維修成本。
6、防堵眼，篩網下方格中的彈跳球通過直接撞擊篩網來去除粘在篩網上的顆粒，使篩網表面時刻保持清潔，撞擊產生的振動有助于物料的分離和粘在一起的顆粒的分離。
五、應用行業
方形搖擺篩產品的應用范圍：化工行業，樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。食品行業，花生、干果、杏仁、瓜子、糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。金屬、冶金礦業，鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂、 機制砂、天然砂、珍珠巖、白云石、方解石 、石粉等。
六、技術參數
七、分層組合
