方形搖擺篩結構介紹
文章出處：原創
責任編輯：admin
人氣：2522
發表時間：2022-08-10 01:21
一, 總述
方型搖擺篩是一種篩體做水平圓周回旋運動的仿人工篩分設備.該設備可根據客戶的需求做各種網層數目與組合的變化.因為其工作狀態穩定,運行中不產生上下的振動.從而使該產品具有產量高,精度高,篩網壽命長,故障率低等優良特點.特別是針對客戶要求物料精細,生產量大的時候,是其它篩機無法替代的設備.
二, 篩分原理
方型搖擺篩的工作是由內部激振器產生的偏心力,帶動篩體運動.篩體與水平面有4.5°--5.5°的斜角.物料從后進料口進入以后,通過進料口的分料器使物料進入篩網更寬.落到篩網以后,由于篩機的搖擺運動,使物料迅速的在篩面上展開,并貼著篩網向前運動.讓小于篩網的物料快速透過篩網到下層篩網上面.連續的一層層篩分物料.很后各種標準的物料從多個出料口分級排出,完成篩分.
三, 激振器
我們的激振器單元,是整體式箱體結構.簡單合理,更牢固,激振力傳遞更均勻可靠.減少了各種對箱體不合理的撕扯力.內部使用市面上很好的SKF或者NSK純軸承.設計也更穩定,核心為免維護型工藝.一年內有問題,免費為客戶維修.設備內部留有快捷維修通道,方便以后為客戶提供優良的售后服務.
四, 篩網
我們的網架是經過長期經驗改進的設計與生產工藝.結構更牢固有力.篩網的拉緊使用勾板與篩網夾具的結合,使得內部不容易竄料,精度高,篩網更換方便快捷.每個篩網小格內有合理大小與數量的彈跳球在篩分過程中清理網孔.讓篩分效率更有保證.篩網上的保護布條能更的延長篩網使用壽命.
五, 進料口
我們的進料口改變了原來依附在后門上的設計.增加了分料板結構.使后門的結構簡單,重量輕.進料也越發簡單快捷.使分料更均勻.后門的重量減輕,讓進料一端的搖擺運動更有力.使得投入篩面的物料更快速的分散篩分.
六, 出料口
方型搖擺篩的出料口是根據客戶的物料篩分需要進行各種不同設計的.由不同的網層要求進行變化.我們的設計更著力于方便大流量,快速不堵塞的流出篩體.改變各種角度,增加出料管道直徑,減少流出距離等各種工藝方法.
七, 分層組合

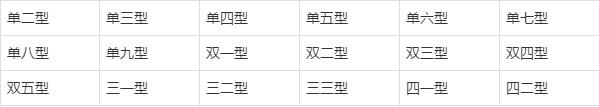

方型搖擺篩是一種可以根據客戶物料要求進行設計變化的篩分設備.可以做成單箱體,雙箱體,三箱體,四箱體的組合.也可以在每層箱體里面變化網的層數.合理的很大化的利用其篩分優勢.一臺方型搖擺篩能達到傳統的幾臺篩機的篩分效率.根據要求可做以下若干機型.
八, 框架結構

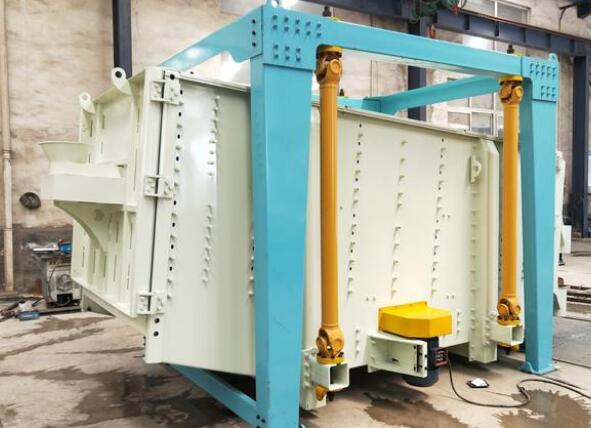

方型搖擺篩是利用四根萬向傳動軸做吊掛,把箱體掛在外框架上進行平面回旋的篩分運動.我們的吊掛用的是雙滾子萬向傳動軸,雙向注油嘴.運行更可靠.維護也更方便.我們的框架用厚壁方管橫梁加折彎厚型材鉚接螺栓組合.結構更牢固合理.外形也更美觀大方.
九, 試機
我們的設備在制作完成以后,經過在車間內十二小時運行測試以后才會出廠.每道工序都有嚴格的質檢標準.確保客戶在使用過程中的與穩定.
十, 生產
嚴格的工藝要求,從選購材料,激光切割,數控折彎.到焊接鉚接,組裝調試.有各種嚴苛的控制.努力打造優良良的設備,回報客戶的信賴與支持.
